Contoh Gambar Desain Bangunan Air














Halo sobat semua, pada kesempatan kali ini, saya ingin sekali berbagi dengan sobat semua tentang beberapa bentuk atau macam dari bangunan air. Bangunan-bangunan ini adalah hasil cipta saya sendiri dan juga hasil desain ketika saya masih bekerja di sebuah perusahaan Konsultan Teknik, yang kebetulan mendapatkan Proyek Perencanaan Irigasi.



Dibawah ini adalah beberapa contoh gambar desain bangunan air menggunakan program Autocad Release 2010.


1. BANGUNAN PEMBUANG MASUK & TERJUN




2. BANGUNAN PEMBUANG MASUK (AFFOUR)






3. BANGUNAN PELIMPAH




4. BANGUNAN PENGAMBILAN




5. BANGUNAN TALANG BETON








6. BANGUNAN BENDUNG





7. BANGUNAN BENDUNG & AFFOUR & PENGURAS




8. BANGUNAN TALUD PENGAMAN JALAN ( KONSTRUKSI BATU BRONJONG)




9. BANGUNAN CORONGAN







Bagi sobat blogger yang pernah atau yang sedang bekerja di sebuah Konsultan Tehnik, tentunya sudah tidak asing dengan berbagai macam bangunan air. Dan hafal sekali mulai dari bentuk dan fungsi dari bangunan air tersebut. Tapi pada kesempatan kali ini, tidak ada salahnya saya berbagi tentang membuat gambar desain bangunan air dengan menggunakan Autocad. Walaupun saya hanya menampilkan bentuk gambar desainnya saja, tapi mudah-mudahan dapat menambah pengetahuan dan wawasan tentang bangunan air. Karena jika dijelaskan bersama dengan hitungannya, pasti sangat banyak dan panjang, dan itu justru hanya akan membuat lelah mata untuk membaca.



Semua gambar desain bangunan air, yang akan saya posting disini merupakan original hasil karya saya sendiri, dan gambar-gambar ini tentunya sudah melalui proses assitensi dengan Direksi Perencanaan terkait.
Dan gambar desain ini juga merupakan hasil saya melakukan survey lapangan atau biasa disebut dengan istilah Inventory. Karena inventory itu sendiri adalah salah satu kegiatan yang dilaksanakan oleh Konsultan untuk mendapatkan gambaran tentang kondisi sebuah bangunan. Baik itu mulai dengan bangunan Bendung sampai dengan bangunan yang berada di jaringan saluran irigasi itu sendiri.






Setelah melakukan Inventory bangunan dan jaringan irigasinya, tentunya kita akan mendapatkan beberapa hasil tentang kondisi bangunan dan kondisi saluarannya. Dan kegiatan inventory itu sendiri biasanya dilakukan oleh tiga orang. Kenapa harus tiga orang? Ya, sebenarnya jumlah itu tidak mutlak harus dipenuhi, karena semua itu juga tergantung dengan kondisi dan letak daripada lokasi inventory.
Biasanya yang satu membuat sket gambar bangunan existing dan mencatat kerusakan untuk dijadikan usulan pekerjaan nanti, yang lainnya dapat membantu dengan membuat foto dokumentasi pada bangunan yang ada. Karena dengan adanya foto dokumentasi, kita dapat menunjukkan kondisi-kondisi mana saja yang nantinya perlu untuk diperbaiki. Pengalaman saya, biasanya saya membuat foto pada bagian hulu dan hilir bangunan serta kerusakan-kerusakan yang ada pada bangunan tersebut.






10. BANGUNAN FREE INTAKE (PENGAMBILAN BEBAS)

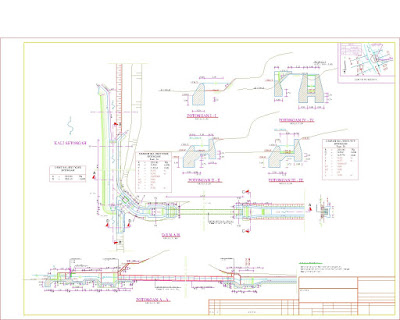

 10.a. CONTOH GAMBAR DESAIN BANGUNAN FREE INTAKE




11. BANGUNAN GORONG-GORONG & PINTU KLEP

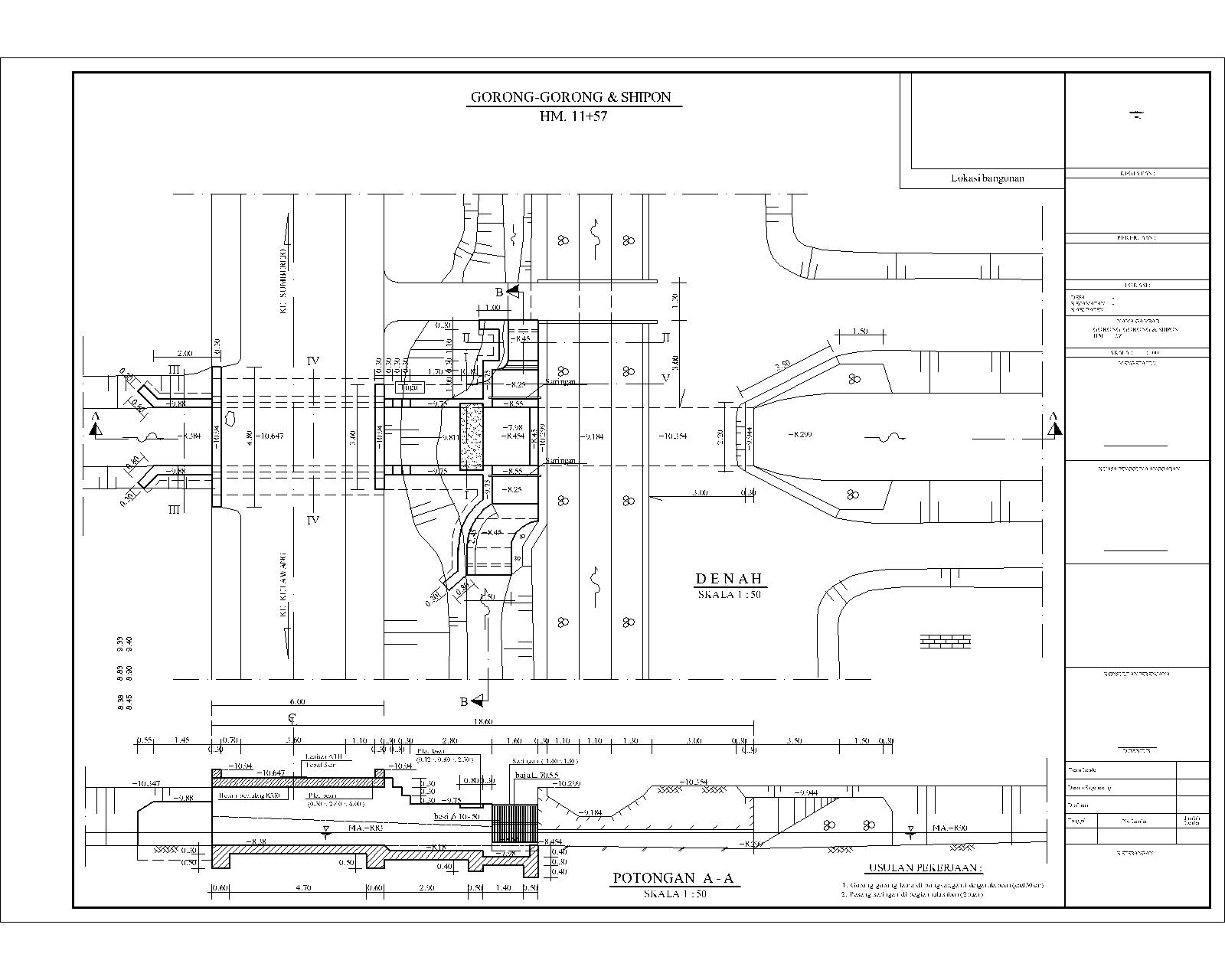

12. BANGUNAN GORONG-GORONG & SHIPON





 13. BANGUNAN TALANG DAN CORONGAN




14. BANGUNAN TALANG PEMBUANG DAN PENGURAS



Ok. sobat, itu hanya gambaran secara umum sebelum melaksanakan penggambaran desain bangunan.
Jadi intinya, setelah kita membuat sket gambar kondisi existing bangunan yang ada beserta mencatat beberapa kerusakan-kerusakan yang nantinya dapat kita jadikan sebagai usulan pekerjaan.


Jadi kegiatan inventory tidak dapat disepelekan, karena hasil daripada kegiatan inventory itu akan mempengaruhi daripada hasil gambar desain kita. Foto dokumentasi tidak dapat dijadikan sebagai ukuran 100 %   untuk membuat sebuah desain. Walaupun foto merupakan sebuah bukti otentik secara fakta menggambarkan kondisi sebuah banguan air. Tapi apakah kita dapat membuat sebuah gambar desain yang benar-benar baik dan benar? Jawabannya tentu saja tidak. Karena bagaimanapun kita sangat membutuhkan hasil sket dengan dilengkapi beberapa ukuran yang ada pada bangunan tersebut.

Nah, setelah kita mendapatkan beberapa dari inventory secara lengkap, mulailah kita dapat membuat gambar desainnya. Memang proses dan kegiatan untuk memulai membuat perencanaan Irigasi sangatlah banyak. Dan semua demi mendapatkan produk desain yang benar-benar akurat dan sesuai dengan kondisi sebenarnya di lapangan. Sehingga waktu pelaksanaan konstruksinya nanti juga tidak banyak mengalami kendala, baik teknis maupun non teknis.

 Pada waktu dulu saya juga pernah mengalami proses penggambaran secara manual, dengan menggunakan peralatan rapido dan lettering set. Kelemahan dengan menggambar cara manual memang sangat banyak dibandingkan dengan waktu sekarang yang sudah menggunakan program Autocad sebagai sarana untuk menggambar dan mendesain berbagai bidang pekerjaan perencanaan. Selain itu aplikasi program Autocad juga saya gunakan untuk menggambar beberapa desain rumah seperti Desain Rumah Ideal Type Minimalis, dan beberapa bangunan gedung lainnya.



GAMBAR PENGURAS & PELIMPAH (PEMBUATAN ALUR PEMBUANGAN KE SUNGAI)
Desain gambar menggunakan program Autocad 2010.







Disamping beberapa contoh gambar desain bangunan yang biasanya berada di sepanjang jalur irigasi, baik itu merupakan bangunan utama ataupun bangunan pelengkap, disini saya juga akan memberikan salah satu contoh gambar desain berupa bangunan krib dari pasangan batu bronjong. Desain bangunan krib ini kebetulan saya desain ketika saya mendapat job rehabilitasi saluran pembuang ataupu saluran drainase. Saluran tersebut merupakan saluran pembuang yang menerima debit air pembuangan dari beberapa saluran kecil yang berada diperkampungan.Dan pada bagian akhir saluaran atau bagian hilir (di sisi sungai), kondisinya sangat rusak, dan alur saluran yang ada juga masih berupa tanah dan ukuran dimensi saluran juga tidak beraturan. Dengan hasil survey kelapangan ini, dan usulan dari beberapa warga sekitar,maka dengan adanya kondisi tersebut sangat dibutuhkan untuk dibuatkan sebuah bangunan pintu klep, dengan tujuan agar sewaktu debit air sungai naik terutama di musim hujan,airnya tidak dapat meluap kearah saluran pembuang tersebut. Karena secara otomatis pintu klep tersebut akan menutup dengan sendirinya jika air atau debit air sungai naik.



Karena kebetulan lokasi hilir pembuang tersebut berada pada daerah tikungan sungai,yang dikhawatirkan arus sungai yang lama kelamaan nantinya akan merusak bangunan pintu klep tersebut.Sehingga dibutuhkan sebuah konstruksi bangunan krib. Dengan adanya bangunan krib tersebut diharapkan dapat meminimalisir ataupun mengurangi kecepatan arus air sungai. Selain itu bangunan krib ini juga mempunyai fungsi untuk membelokkan arah aliran menuju ketengah sungai, sehingga menghindarkan terjadinya gerusan-gerusan pada sisi tanggul sungai khususnya yang terletak pada tikungan sungai. Untuk bangunan krib sendiri banyak sekali jenisnya, antara lain dari konstruksi beton,tiang pancang, pasangan batu, dan pasangan batu bronjong. Tapi untuk contoh gambar desain bangunan krib ini, saya menggunakan konstruksi dari pasangan batu bronjong. Contoh gambarnya dapat terlihat seperti dibawah ini :




CONTOH GAMBAR DESAIN BANGUNAN INLET SUNGAI DILENGKAPI DENGAN PINTU KLEP





Di bawah ini,saya tampilkan beberapa contoh gambar desain untuk pekerjaan Perencanaan Bangunan Irigasi. Walaupun tidak banyak,tapi mudah-mudahan dapat dijadikan sebagai referensi bagi para sobat yang ingin membuat desain bangunan irigasi.





 BANGUNAN BENDUNG




 BANGUNAN BAGI SADAP





 BANGUNAN FREE INTAKE ( PENGAMBILAN BEBAS )






BANGUNAN GROUNDSILL





GAMBAR POTONGAN MEMANJANG (LONG) UNTUK SUNGAI






GAMBAR DESAIN BANGUNAN SADAP






DESAIN BANGUNAN TALANG




TALANG & PENGURAS


NB : Bagi teman-teman yang kebetulan lagi membutuhkan Berbagai macam Contoh Gambar Desain Bangunan Irigasi dalam bentuk File DWG Autocad Release 2010 semua sudah saya simpan di www.tokofile.com ( semua asli original hasil karya saya sendiri saat mengerjakan beberapa proyek Perencanaan Irigasi ).

A. GAMBAR DESAIN BANGUNAN :
1. Desain Bangunan Bendung dan Free Intake (Pengambilan Bebas)
2. Kumpulan Desain bangunan Sadap
3. Kumpulan Desain bangunan Groundsill lapisan batu bronjong
4. Gambar Standar Pintu Air (pintu angkat & pintu sorong baja)
5. Gambar Desain Bangunan Krib Bronjong
6. Gambar Desain bangunan Affour (pembuang masuk)
7. Desain bangunan talang beton (pakai tiang foot plat)
8. Standar Pintu Katrol untuk bangunan bendungan
9. Kumpulan desain gambar Bendung

B. PERHITUNGAN HIDROLIKA :
1. Bangunan Kantong Lumpur
2. Stabilitas bangunan Bendung
3. Stabilitas Talud Penahan Tanah (abutment, pondasi talud)
4. Stabilitas dinding penahan tanah (pasangan batu bronjong)
5. Perhitungan bukaan pintu intake bendung & alat ukur
6. Perhitungan hidraulis groundsil dengan konstruksi batu bronjong




Sampai di sini dulu sobat, postingan hari ini, semoga dapat diambil nilai positifnya.
InsyaAllah nanti saya akan membuat postingan untuk jenis-jenis bangunan yang biasanya sering di gambar dan di desain dalam proyek pengairan, dan saya lengkapi dengan foto dan gambar hasil desainan saya menggunakan program Autocad.

Terimakasih telah meluangkan waktu untuk berkunjung dan membaca postingan ini.
Semoga bermanfaat.
